Informe:
A. Objetivos:
Obtener buenos resultados al final
Aprender diferentes formas de transmisión de movimiento
B. Marco Teórico:

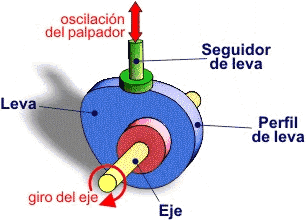

Una leva es una pieza mecánica que permite transformar el movimiento circular en un movimiento rectilíneo. Su principal utilidad en la automatización de máquinas (programadores de lavadora, control de máquinas de vapor, apertura y cierre de las válvulas de los motores de explosión...).
La forma del contorno de la leva (perfil de leva) siempre está supeditada al movimiento que se necesite en el seguidor, pudiendo aquel adoptar curvas realmente complejas.
Como seguidor de leva pueden emplearse émbolos (para obtener movimientos de vaivén) o palancas (para obtener movimientos angulares) que en todo momento han de permanecer en contacto con el contorno de la leva. Para conseguirlo se recurre al empleo de resortes, muelles o gomas de recuperación adecuadamente dispuestos.
Aplicación del tema (construcción de un juguete con levas):
C. Practica:
Materiales y Herramientas:
Materiales: Herramientas:
Cartón Tijeras
Palos de pincho Bisturí
Barra de silicona Alicates
Alambre Pistola de silicona
Pinturas Celular
Lápiz Regla
Marcador
2 Tuercas
Procedimiento:
- Comencé haciendo la base a la cual le abrí unos huecos por los que atravesaría el mecanismo.
- Luego construí las levas, las dos de la misma circunferencia pero con la diferencia de que le abrí los huecos en lugares diferentes, en una el hueco arriba y en la otra abajo.
- Metí las levas en un palo de pincho y las fije con silicona en dirección contraria, puse esto en la base y lo asegure con mas silicona.
- Después construí 2 seguidores de levas con palos de pincho y una tuerca para cada uno, los acomode de manera que quedaran en las levas.
- Luego hice la estructura del gato separando la pata y la cola ya que son las piezas que se van a mover, fije todo eso muy bien con silicona a la parte de arriba de la base
- Finalmente le hice unos huecos a la pata y a la cola para que giraran y las pegue con un palo de pincho
Desarrollo y construcción:
Construcción de la base
Construcción de las levas
Aqui las pegue en el palo y se puede ver como lo hice en dirección contraria
Uno de los seguidores de leva
La estructura del gato
Resultados (juguete terminado):
Funcionamiento del mecanismo:
D. Conclusiones:
Al principio pensé que esta maqueta iba a estar muy complicada pero al final terminó siendo muy sencilla, por supuesto tuve dificultades, a veces una cosa funcionaba y la otra no pero luego solucione todo y en mi opinión logré hacer un trabajo muy bonito.
